Home > CARTRIDGE SEAL > HK5610
/sys_pic/autoproducts/6-CARTRIDGE SEAL/7-HK5610/HK5610.jpg

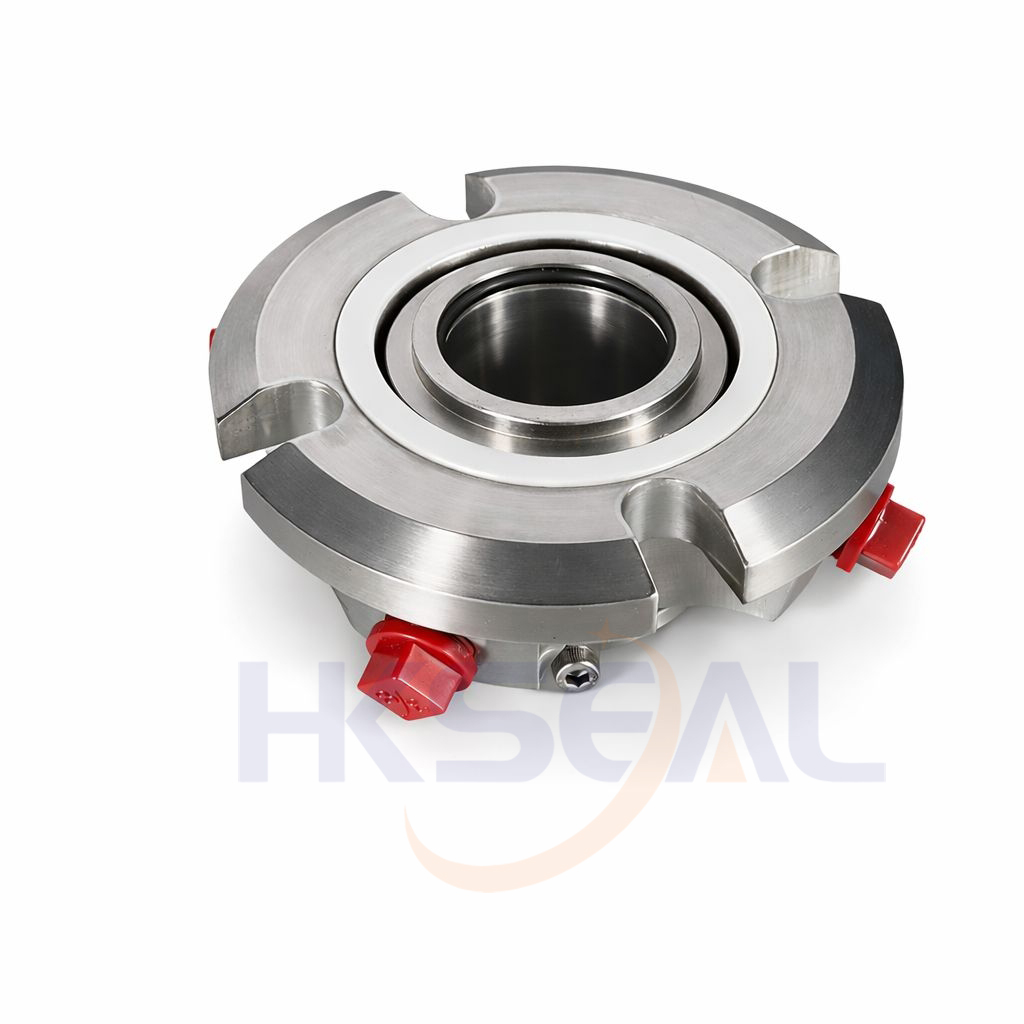

HK5610

Type:
Single Cartridge Seal
Replacement:
Crane 5610 Temperature:-50℃ to +204℃ Pressure:≤2.0Mpa Speed:≤23m/s
Material:
B,A,Q1,Q2,T,V,K,F,G,M
  • Detail
  •

d D1 D2 D3 L L1 L2 L3 L4 Dm S
(mm) Min max
24 36.7 48 34.9 101.6 50.8 50.5 49.6 34.4 13.5 71.2 13.3
25 36.7 48 34.9 101.6 50.8 50.5 49.6 34.4 13.5 71.2 13.3
28 * 51.2 38.1 104.8 54 52.4 52.4 36.7 13.5 74.6 13.3
30 * 56.5 40 108 54 52.4 52.4 36.7 13.5 79.9 13.3
32 * 58.3 41.3 108 54 52.4 52.4 36.7 13.5 81.6 13.3
33 * 61.5 44.5 111.1 54 52.4 52.4 36.7 13.5 84.8 13.3
35 * 61.5 44.5 111.1 54 52.4 52.4 36.7 13.5 84.8 13.3
38 51 68.1 49.2 123.8 55.5 54.8 54 37.8 15.1 91.4 13.3
40 54.2 71.4 52.4 127 55.5 54.8 54 37.8 15.1 96.7 14.3
43 56.9 74.1 55.1 133.4 55.5 54.8 54 37.8 15.1 98.4 14.3
45 56.9 74.1 55.1 133.4 55.5 54.8 54 37.8 15.1 98.4 14.3
48 60.5 74.1 58.7 133.4 55.5 54.8 54 37.8 15.1 98.4 14.3
50 63.7 76.6 61.9 139.7 60.3 60.3 58.7 40.7 27 101.6 14.3
53 66.9 85.3 65.1 148.8 60.3 60.3 58.7 40.7 15.1 113.5 17.4
55 75 85.3 66.7 148.8 60.3 60.3 58.7 40.7 15.1 113.5 17.4
58 70 88.5 68.2 165.1 60.3 60.3 58.7 40.7 15.1 116 17.4
60 73.2 91.7 71.4 165.1 64.2 63.1 62.6 43.6 15.9 119.9 17.4
63 * 98.8 77.8 171.5 66.7 63.1 65.1 43.6 15.9 127 17.4
65 * 98.8 77.8 171.5 66.7 63.1 65.1 43.6 15.9 127 17.4
68 * 103.2 84.1 171.5 65.1 63.1 63.5 41.3 15.9 131.3 17.4
70 * 103.2 84.1 171.5 65.1 63.1 63.5 41.3 15.9 131.3 17.4
75 * 113.5 92.1 196.9 66.7 63.1 65.1 45.4 17.4 145.3 20.6
80 97.9 116.8 95.3 188.9 66.9 65.1 63.8 40.5 * 148.4 20.6
85 104.8 123.2 101.6 206.4 68.3 65.1 65.1 40.5 * 154.5 20.6
90 110.3 129.5 107.1 212.7 68.3 65.1 65.1 40.5 * 158.8 17.4
95 113.5 132.1 110.3 222.3 68.3 65.1 65.1 40.5 * 172 17.4
100 119.8 139.7 116.7 228.6 68.3 65.1 65.1 40.5 * 171.7 20.6
105 123 142.9 119.8 228.6 68.3 65.1 65.1 40.5 * 174.9 20.6
110 132.5 152.4 129.4 241.3 68.3 65.1 65.1 40.5 * 184.4 20.6
115 132.5 152.4 129.4 241.3 68.3 65.1 65.1 40.5 * 184.4 20.6
120 138.9 160.4 135.7 263.5 68.3 65.1 65.1 40.5 * 192.4 20.6
125 151.6 184.4 148.4 304.8 80.5 75 77.3 44.4 * 254 20.6
130 157.9 190.8 154.8 311.2 80.5 75 77.3 44.4 * 260 20.6
135 164.3 203.2 161.1 322.3 80.5 75 77.3 44.4 * 265.7 23.8
140 164.3 203.2 161.1 322.3 80.5 75 77.3 44.4 * 265.7 23.8
d D1 D2 D3 L L1 L2 L3 L4 Dm S
(inch) Min max
1.000  1.445 1.889 1.375 4 2 1.989 1.954 1.353 0.531 2.805 0.525
1.125  * 2.015 1.5 4.125 2.125 2.062 2.062 1.446 0.531 2.933 0.525
1.250  * 2.294 1.625 4.25 2.125 2.062 2.062 1.446 0.531 3.213 0.525
1.375  * 2.421 1.75 4.375 2.125 2.062 2.062 1.446 0.531 3.338 0.525
1.500  2.007 2.68 1.937 4.875 2.187 2.156 2.125 1.487 0.593 3.599 0.525
1.625  2.132 2.812 2.062 5 2.187 2.156 2.125 1.487 0.593 3.766 0.562
1.750  2.24 2.918 2.17 5.25 2.187 2.156 2.125 1.487 0.593 3.875 0.562
1.875  2.382 2.918 2.312 5.25 2.187 2.156 2.125 1.487 0.593 3.875 0.562
2.000  2.507 3.015 2.437 5.5 2.375 2.375 2.312 1.601 1.063 4 0.562
2.125  2.632 3.36 2.562 5.859 2.375 2.375 2.312 1.601 0.593 4.469 0.687
2.250  2.757 3.485 2.687 6.5 2.375 2.375 2.312 1.601 0.593 4.566 0.687
2.375  2.882 3.61 2.812 6.5 2.528 2.484 2.466 1.717 0.625 4.719 0.687
2.500  * 3.891 3.062 6.75 2.625 2.484 2.562 1.717 0.625 5 0.687
2.625  * 4.062 3.312 6.75 2.562 2.5 2.5 1.625 0.625 5.17 0.687
2.750  * 4.062 3.312 6.75 2.562 2.5 2.5 1.625 0.625 5.17 0.687
2.875  * 4.186 3.375 7 2.562 2.5 2.5 1.725 0.625 5.312 0.687
3.000  * 4.469 3.625 7.75 2.625 2.5 2.562 1.787 0.685 5.72 0.812
3.125  3.853 4.6 3.75 7.875 2.687 2.562 2.562 1.593 * 5.845 0.812
3.250  3.853 4.6 3.75 7.437 2.635 2.562 2.51 1.593 * 5.845 0.812
3.375  4.125 4.85 4 8.125 2.687 2.562 2.562 1.593 * 6.095 0.812
3.500  4.25 4.975 4.125 8.25 2.687 2.562 2.562 1.593 * 6.22 0.812
3.625  4.343 5.1 4.218 8.375 2.687 2.562 2.562 1.593 * 6.25 0.687
3.750  4.468 5.199 4.343 8.85 2.687 2.562 2.562 1.593 * 6.77 0.687
3.875  4.593 5.375 4.468 8.75 2.687 2.562 2.562 1.593 * 6.636 0.812
4.000  4.718 5.5 4.593 9 2.687 2.562 2.562 1.593 * 6.761 0.812
4.125  4.843 5.625 4.718 9 2.687 2.562 2.562 1.593 * 6.886 0.812
4.250  4.968 5.75 4.843 9.25 2.687 2.562 2.562 1.593 * 7.011 0.812
4.500  5.218 6 5.093 9.5 2.687 2.562 2.562 1.593 * 7.261 0.812
4.750  5.468 6.313 5.343 10.37 2.687 2.562 2.562 1.593 * 7.574 0.812
5.000  5.968 7.26 5.843 12 3.168 2.953 3.043 1.749 * 10 0.812
5.250  6.218 7.51 6.093 12.25 3.168 2.953 3.043 1.749 * 10.25 0.812
5.500  6.468 8 6.343 12.68 3.168 2.953 3.043 1.749 * 10.5 0.937
