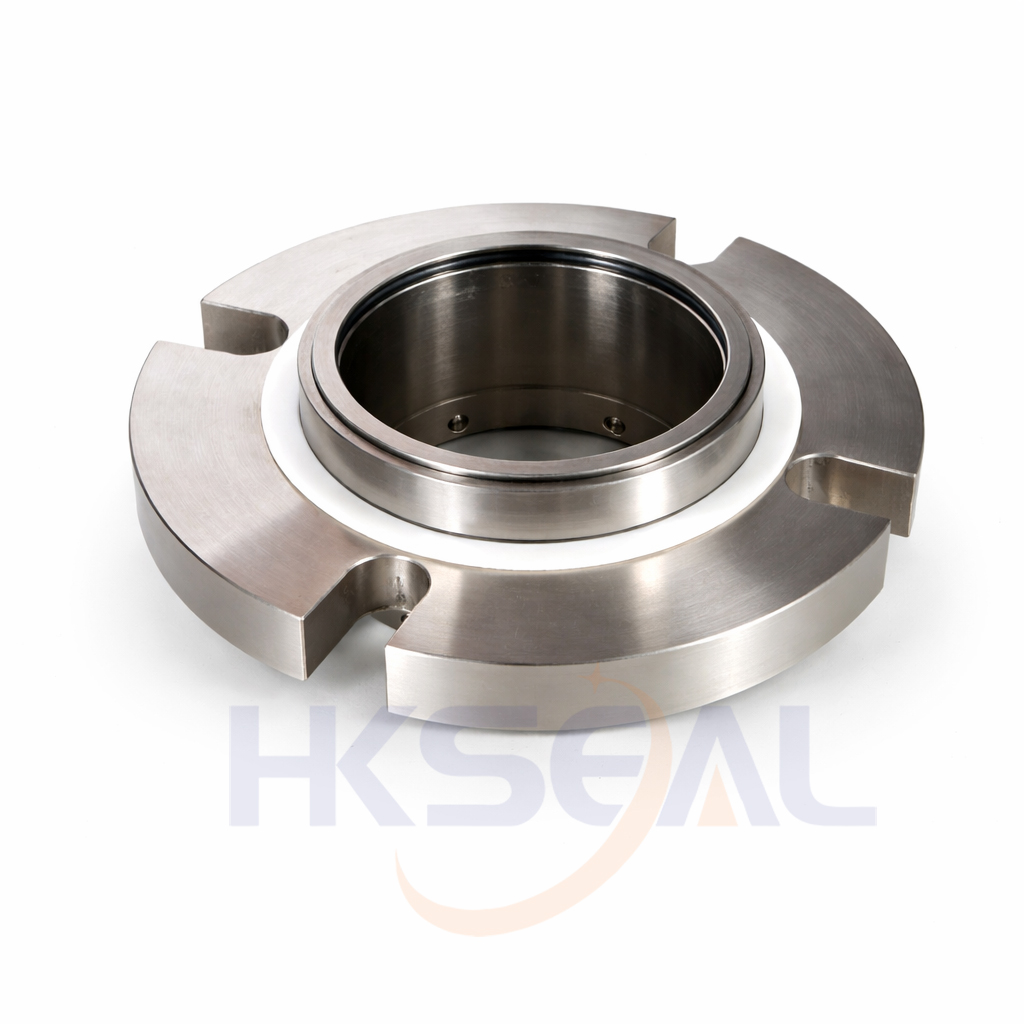

/sys_pic/autoproducts/6-CARTRIDGE SEAL/2-HKCU/HKCU.jpg

HKCU

Type:
Single Cartridge Seal
Replacement:
AES CURC Temperature: -20℃ to +210℃ Pressure: ≤2.5Mpa Speed: ≤15m/s
Material:
A,Q1,V1,U2,E,V,Alfas,Karle,F,G,M
  • Detail
  •

d D5 D7 D8 L3 D4 W L1 L2
(mm) min max min max
24 104.8  54.0  49.2  13.2  40.0  46.0  67.0  90.5  28.6  40.5
25 104.8  54.0  49.2  13.2  41.0  49.0  67.0  90.5  28.6  40.5
28 108.0  57.0  52.4  13.2  44.0  52.3  70.3  93.6  28.6  40.5
30 111.0  60.4  55.6  13.2  46.0  55.5  73.5  96.8  28.6  40.5
32 111.0  60.4  55.6  13.2  48.0  55.5  73.5  96.8  28.6  40.5
33 111.0  60.4  55.6  13.2  49.0  55.5  73.5  96.8  28.6  40.5
35 111.0  63.5  58.8  13.2  51.0  57.5  76.6  96.8  28.6  40.5
38 127.0  71.5  65.0  16.4  57.2  60.4  85.7  114.3  28.6  44.5
40 127.0  71.5  65.0  16.4  58.0  60.4  85.7  114.3  28.6  44.5
43 139.7  81.0  71.4  16.4  61.0  69.9  95.3  127.0  28.6  44.5
45 139.7  81.0  71.4  16.4  63.5  69.9  95.3  127.0  28.6  44.5
48 139.7  81.0  71.4  16.4  66.7  73.0  95.3  127.0  28.6  44.5
50 152.4  90.5  77.8  16.4  68.0  76.2  104.8  139.7  28.6  44.5
53 152.4  90.5  77.8  16.4  71.0  76.2  104.8  139.7  28.6  44.5
55 165.1  96.8  84.1  16.4  74.0  82.5  114.3  149.2  28.6  44.5
58 165.1  96.8  84.1  16.4  76.2  82.6  114.3  149.2  28.6  44.5
60 165.1  96.8  84.1  16.4  79.4  85.7  114.3  149.2  28.6  44.5
63 177.8  109.5  96.8  19.6  85.8  92.1  127.0  160.3  31.8  47.7
65 177.8  109.5  96.8  19.6  88.9  95.3  127.0  160.3  31.8  47.7
68 177.8  109.5  96.8  19.6  92.1  98.4  127.0  160.3  31.8  47.7
70 177.8  109.5  96.8  19.6  92.1  98.4  127.0  160.3  31.8  47.7
75 190.5  125.4  108.0  19.6  98.5  108.0  142.9  173.0  31.8  47.7
80 190.5  125.4  108.0  19.6  101.6  111.1  142.9  173.0  31.8  47.7
85 203.2  135.0  117.5  19.6  108.0  117.5  155.6  182.5  31.8  47.7
90 215.9  150.8  127.0  19.6  114.3  127.0  171.5  195.2  31.8  47.7
95 215.9  150.8  127.0  19.6  117.5  130.2  171.5  195.2  31.8  47.7
100 228.6  168.3  136.5  19.6  123.9  139.7  188.9  207.9  31.8  47.7
105 228.6  168.3  136.5  19.6  130.1  149.2  189.0  208.0  31.8  47.7
110 241.3  177.8  146.1  19.6  136.5  158.8  198.4  220.6  31.8  47.7
115 254.0  186.6  155.6  19.6  142.9  168.3  211.1  230.2  31.8  47.7
120 254.0  186.6  155.6  19.6  142.9  168.3  211.1  230.2  31.8  47.7
125 254.0  186.6  155.6  19.6  142.9  168.3  211.1  230.2  31.8  47.7
d D5 D7 D8 L3 D4 W L1 L2
min max min max
1.000  4.125  2.125  1.937  0.519  1.625  1.937  2.687  3.562  1.125  1.590
1.125  4.250  2.250  2.063  0.519  1.750  2.062  2.812  3.617  1.125  1.590
1.250  4.375  2.375  2.187  0.519  1.875  2.187  2.937  3.812  1.125  1.590
1.375  4.375  2.500  2.312  0.591  2.000  2.250  3.062  3.812  1.125  1.590
1.500  5.000  2.812  2.562  0.644  2.250  2.375  3.375  4.437  1.125  1.752
1.625  5.000  2.812  2.562  0.644  2.375  2.500  3.375  4.437  1.125  1.752
1.750  5.500  3.187  2.812  0.644  2.500  2.750  3.750  4.937  1.125  1.752
1.875  5.500  3.187  2.812  0.644  2.625  2.875  3.745  4.937  1.125  1.752
2.000  6.000  3.562  3.063  0.644  2.750  3.000  4.125  5.437  1.125  1.752
2.000-AC 5.250  3.450  3.035  0.644  2.750  3.000  4.000  4.750  1.125  1.752
2.125  6.000  3.562  3.063  0.644  2.875  3.125  4.125  5.437  1.125  1.752
2.250  6.500  3.812  3.312  0.644  3.000  3.250  4.500  5.812  1.125  1.752
2.375  6.500  3.812  3.312  0.644  3.125  3.375  4.500  5.812  1.125  1.752
2.500  7.000  4.312  3.812  0.769  3.375  3.625  5.000  6.312  1.250  1.877
2.625  7.000  4.312  3.812  0.769  3.500  3.750  5.000  6.312  1.250  1.877
2.750  7.000  4.312  3.812  0.769  3.625  3.875  5.000  6.312  1.250  1.877
2.875  7.500  4.937  4.250  0.769  3.750  4.125  5.625  6.812  1.250  1.877
3.000  7.500  4.937  4.250  0.769  3.875  4.250  5.625  6.812  1.250  1.877
3.125  7.500  4.937  4.250  0.769  4.000  4.375  5.625  6.812  1.250  1.877
3.250  8.000  5.312  4.625  0.769  4.125  4.500  6.125  7.187  1.250  1.877
3.375  8.000  5.312  4.625  0.769  4.250  4.625  6.125  7.187  1.250  1.877
3.500  8.000  5.312  4.625  0.769  4.375  4.750  6.125  7.187  1.250  1.877
3.625  8.500  5.937  5.000  0.769  4.500  5.000  6.750  7.687  1.250  1.877
3.750  8.500  5.937  5.000  0.769  4.625  5.125  6.750  7.687  1.250  1.877
3.875  8.500  5.937  5.000  0.769  4.750  5.250  6.750  7.687  1.250  1.877
4.000  9.000  6.625  5.375  0.769  4.875  5.500  7.437  8.187  1.250  1.877
4.125  9.000  6.625  5.375  0.769  5.125  5.875  7.437  8.187  1.250  1.877
4.250  9.000  6.625  5.375  0.769  5.125  5.875  7.437  8.187  1.250  1.877
4.375  9.500  7.000  5.375  0.769  5.375  6.250  7.812  8.687  1.250  1.877
4.500  9.500  7.000  5.375  0.769  5.375  6.250  7.812  8.687  1.250  1.877
4.625  10.000  7.345  6.125  0.769  5.625  6.625  8.312  9.062  1.250  1.877
4.750  10.000  7.345  6.125  0.769  5.625  6.625  8.312  9.062  1.250  1.877
4.875  10.000  7.345  6.125  0.769  5.875  6.625  8.312  9.062  1.250  1.877
5.000  10.000  7.345  6.125  0.769  5.875  6.625  8.312  9.062  1.250  1.877
