/sys_pic/autoproducts/6-CARTRIDGE SEAL/1-HKL9/HKL9.jpg

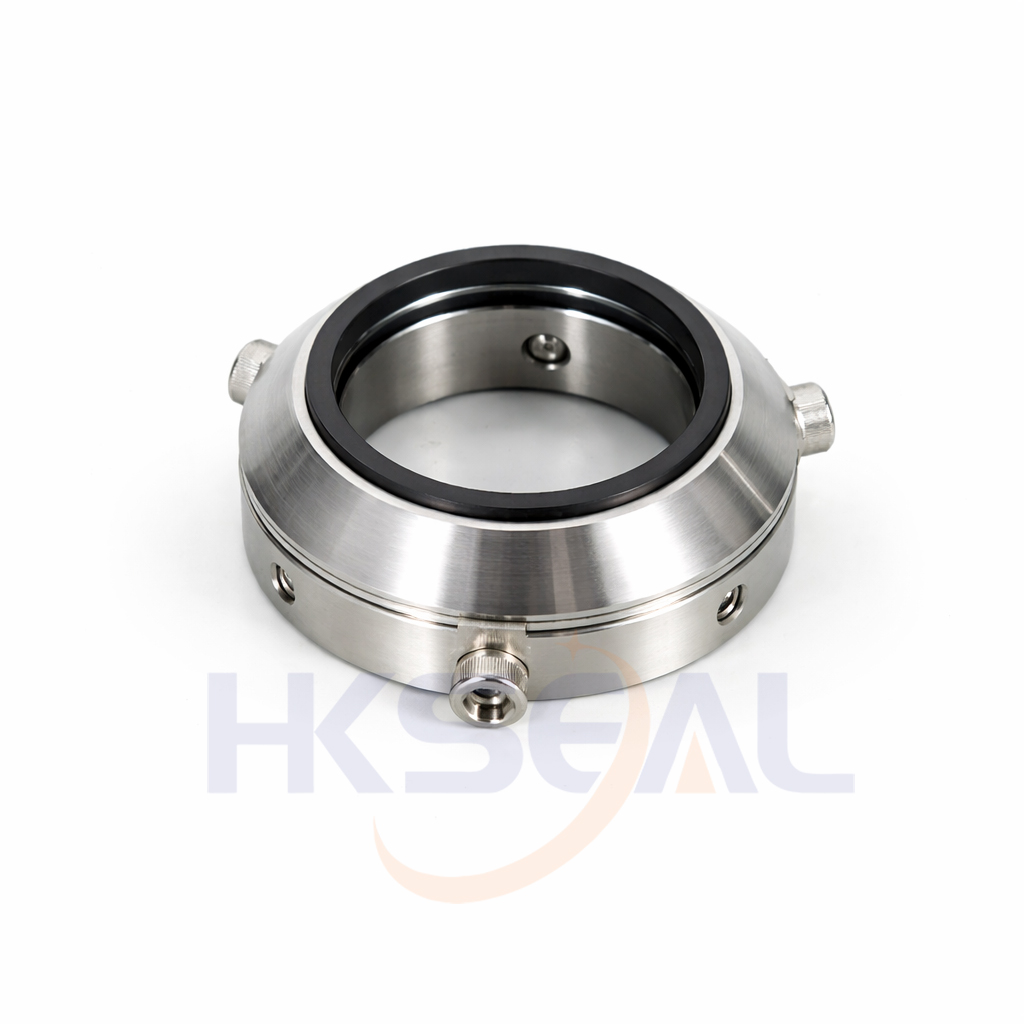

HKL9

Type:
Single Cartridge Seals,Suit for EMU Pumps and MIXERS
Replacement:
AES CS Temperature: -40℃ to +204℃ Pressure: ≤1.1Mpa Speed: ≤15m/s
Material:
B,P,E,V,K,G,F,G
  • Detail
  •

  Size D4 D5 L1   Size D4 D5 L1
(mm) (Inch)
20 45.30  59.80  27.91  0.625  1.622  2.192  1.098
22 47.30  61.80  27.91  0.750  1.747  2.317  1.098
24 49.30  63.80  27.90  0.875  1.872  2.442  1.098
25 50.30  64.80  27.90  1.000  1.997  2.567  1.098
28 53.30  67.80  27.91  1.125  2.122  2.692  1.098
30 55.30  69.80  27.91  1.250  2.247  2.817  1.098
32 57.30  71.80  27.91  1.375  2.372  2.942  1.098
33 58.30  72.80  27.90  1.500  2.497  3.067  1.098
35 60.30  74.80  27.91  1.625  2.622  3.192  1.098
38 63.30  77.80  27.91  1.750  2.747  3.317  1.098
40 65.30  79.80  27.91  1.875  2.872  3.442  1.098
42 67.30  81.80  27.90  2.000  2.997  3.567  1.098
43 68.30  82.80  27.90  2.125  3.122  3.692  1.098
45 70.30  84.80  27.91  2.250  3.247  3.817  1.098
48 73.30  87.80  27.91  2.375  3.372  3.942  1.098
50 75.30  89.80  27.90  2.500  3.497  4.067  1.098
53 78.30  92.80  27.91  2.625  3.866  4.436  1.192
55 80.30  94.80  27.90  2.750  3.991  4.561  1.192
60 85.30  99.70  27.91  2.875  4.116  4.686  1.192
65 96.50  111.00  30.30  3.000  4.241  4.811  1.192
70 101.50  116.00  30.28  3.125  1.366  4.936  1.192
75 106.50  121.00  30.28  3.250  4.491  5.061  1.192
80 111.50  126.00  30.28  3.375  4.616  5.186  1.192
85 116.50  131.00  30.28  3.500  4.741  5.311  1.192
90 121.50  136.00  30.28  3.625  4.866  5.436  1.192
95 126.50  141.00  30.30  3.750  4.991  5.561  1.192
100 131.50  146.00  30.28  3.875  5.116  5.686  1.192
4.000  5.241  5.811  1.192
