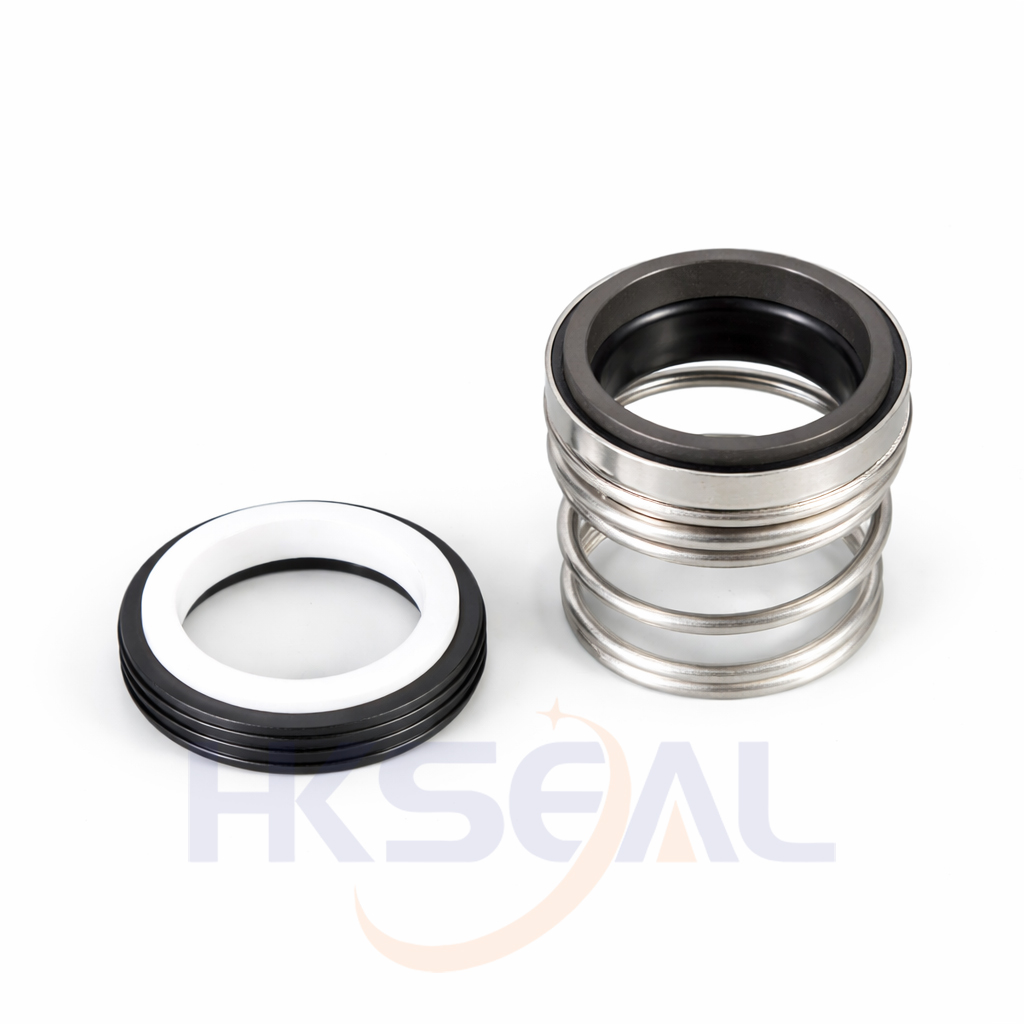

HKMG9

Type:
Elastomeric bellow mechanical seal
Replacement:
Burgmann MG9(912/912A/912B/912C/912D/912E) Temperature: -20℃ to +120℃ Pressure: ≤1Mpa Speed: ≤15m/s
Material:
V,Q1,Q2,U2,U1,B,A,P,E,V,F,G
  • Detail
  •

Size D1 D2 D3 L1 L12 L13 L14 L2
(Inch)
10 21.00  17.00  19.60  44.00  33.40  25.90  25.00  6.60
12 23.00  19.00  21.60  44.00  33.40  25.90  25.00  6.60
14 25.00  21.00  24.00  44.00  33.40  28.40  25.00  6.60
15 - - 25.00  44.00  - - 25.00  -
16 27.00  23.00  26.50  44.00  33.40  28.40  25.00  6.60
18 33.00  27.00  29.00  44.00  37.50  30.00  25.00  7.50
20 35.00  29.00  31.50  44.00  37.50  30.00  25.00  7.50
22 37.00  31.00  33.00  44.00  37.50  30.00  25.00  7.50
24 39.00  33.00  37.00  44.00  42.50  32.50  25.00  7.50
25 40.00  34.00  38.00  44.00  42.50  32.50  25.00  7.50
28 43.00  37.00  41.00  60.00  42.50  35.00  33.00  7.50
30 45.00  39.00  43.00  60.00  42.50  35.00  33.00  7.50
32 48.00  42.00  45.00  60.00  47.50  35.00  33.00  7.50
33 48.00  42.00  46.00  60.00  47.50  35.00  33.00  7.50
35 50.00  44.00  48.00  60.00  47.50  35.00  33.00  7.50
38 56.00  49.00  52.50  60.00  46.00  36.00  33.00  9.00
40 58.00  51.00  55.50  60.00  46.00  36.00  33.00  9.00
43 61.00  54.00  58.50  71.00  51.00  36.00  41.00  9.00
45 63.00  56.00  60.50  71.00  51.00  36.00  41.00  9.00
48 66.00  59.00  64.00  71.00  51.00  36.00  41.00  9.00
50 70.00  62.00  66.00  72.50  50.50  38.00  42.50  9.50
53 73.00  65.00  69.00  71.00  59.00  36.50  41.00  11.00
55 75.00  67.00  71.00  71.00  59.00  36.50  41.00  11.00
58 78.00  70.00  76.00  71.00  59.00  41.50  41.00  11.00
60 80.00  72.00  78.00  71.00  59.00  41.50  41.00  11.00
63 83.00  75.00  82.00  - 59.00  41.50  - 11.00
65 85.00  77.00  84.00  70.00  69.00  41.50  49.00  11.00
68 90.00  81.00  87.00  70.00  68.70  41.20  49.00  11.30
70 92.00  83.00  89.00  70.00  68.70  48.70  49.00  11.30
75 97.00  88.00  95.00  73.00  68.70  48.70  52.00  11.30
80 105.00  95.00  101.50  79.00  78.00  48.00  56.00  12.00
85 110.00  100.00  - 79.00  76.00  46.00  56.00  14.00
90 115.00  105.00  111.50  83.00  76.00  51.00  59.00  14.00
95 120.00  110.00  - 83.00  76.00  51.00  59.00  14.00
100 125.00  115.00  122.50  86.00  76.00  51.00  62.00  14.00
