/sys_pic/autoproducts/4-PTFE WEDGE SEAL/4-HK9B/HK9B.jpg

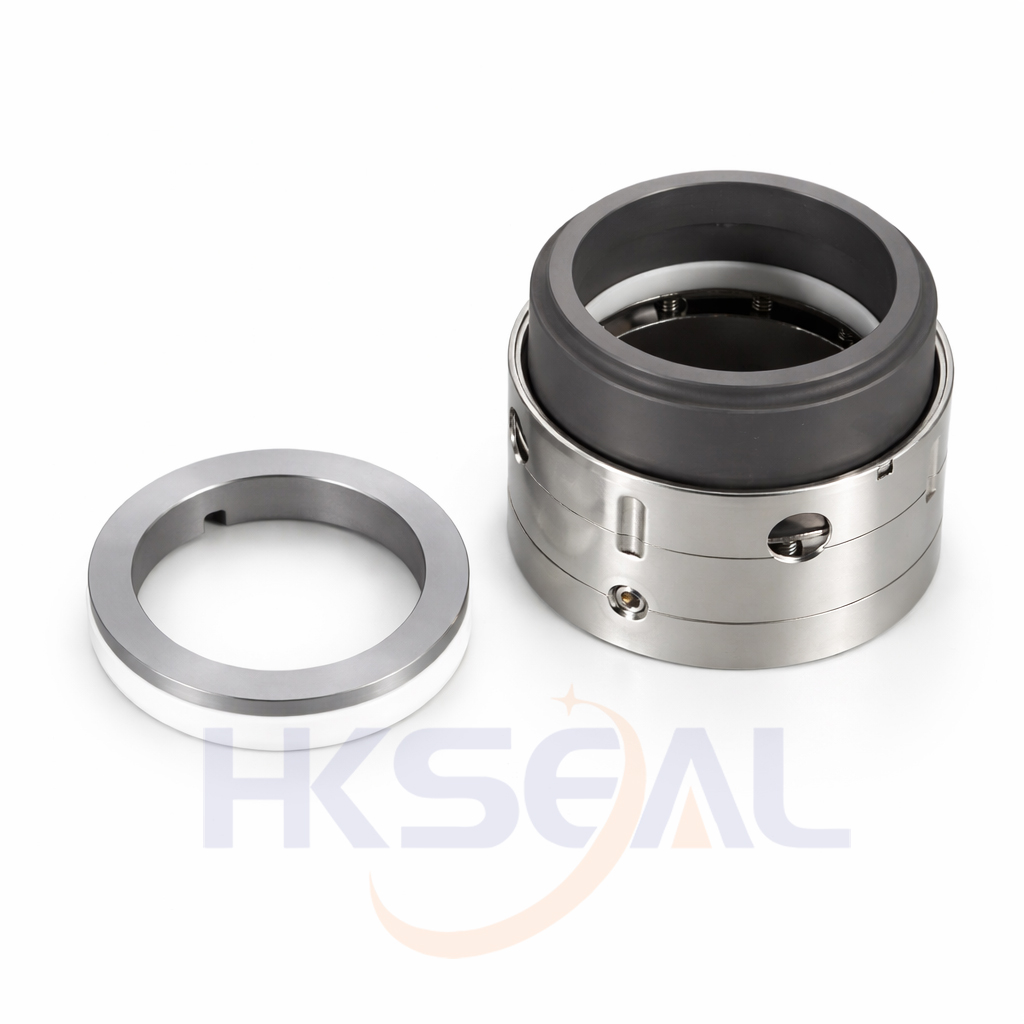

HK9B

Type:
Multi Spring Mechanical Seal
Replacement:
vulcan 1609B，AES M02，Crane 109B/9B Temperature: -40℃ to +250℃ Pressure: ≤2.5Mpa Speed: ≤15m/s
Material:
V1,Q1,Q2,U2,B,A,P,E,V,M1,M2,F,G,M
  • Detail
  •

  Size d0 d D1 D2 D3 L1 L2 L6
(Inch)
1.000  25.40  22.20  38.10  22.90  40.10  33.32  10.30  6.40
1.125  28.50  25.40  41.28  26.10  43.36  34.93  11.10  7.90
1.250  31.70  28.50  44.45  29.30  48.13  34.93  11.10  7.90
1.375  34.90  28.50  44.45  29.30  51.30  36.50  11.10  8.70
1.500  38.10  31.70  47.63  32.40  54.48  36.50  11.10  8.70
1.625  41.20  34.90  50.80  35.60  60.83  44.45  11.10  8.70
1.750  44.40  38.10  53.98  38.80  64.00  44.45  11.10  9.50
1.875  47.60  41.20  60.33  42.40  66.68  44.45  12.70  9.50
2.000  50.80  44.40  63.50  45.50  70.36  44.45  12.70  9.50
2.125  53.90  47.60  66.68  48.70  76.70  52.37  12.70  11.10
2.250  57.10  50.80  69.85  51.90  79.88  52.37  12.70  11.10
2.375  60.30  53.90  76.20  55.00  83.06  52.37  14.30  11.10
2.500  63.50  57.10  79.38  58.20  86.23  52.37  14.30  11.10
2.625  66.60  60.30  82.55  61.40  89.40  52.37  14.30  11.10
2.750  69.80  63.50  85.73  64.60  92.58  52.37  14.30  11.10
2.875  73.00  66.60  85.73  67.70  95.76  52.37  15.90  11.10
3.000  76.20  69.80  88.90  70.90  97.33  52.37  15.90  11.10
3.125  79.30  73.00  95.25  74.10  100.50  52.37  15.90  11.10
3.250  82.50  76.20  98.43  77.30  105.28  52.37  15.90  14.30
3.375  85.70  79.30  101.60  80.50  108.46  52.37  19.80  14.30
3.500  88.90  82.50  104.78  83.60  111.63  52.37  19.80  14.30
3.625  92.00  85.70  107.95  86.80  114.80  52.37  19.80  14.30
3.750  95.20  88.90  111.13  90.00  117.98  52.37  19.80  14.30
3.875  98.40  92.00  114.30  93.10  121.16  52.37  19.80  14.30
4.000  101.60  95.20  117.48  96.30  124.33  52.37  19.80  14.30
